Caractéristique:
La plage de contrôle de vitesse du régulateur de moteur est de 90-1400r / min et 90-1700r / min respectivement à 50 / 60Hz.
Le contrôleur est fabriqué avec des composants électroniques de haute qualité et ses performances sont stables et .
Le contrôle est élevé et le contrôle de la vitesse du moteur est réalisé.
Le produit est simple, ce qui permet aux novices d'apprendre et de maîtriser rapidement.
Largement utilisé dans l’emballage, l’impression, l’alimentation, l’électronique, l’instrumentation, l’équipement, la ligne de production de l’industrie du vêtement comme dispositif d’entraînement de vitesse.
spécification:
Modèle de produit: US-52-RED
Puissance du moteur correspondant: 300W; 400W; 500W (en option)
Alimentation de travail: AC220V 50 / 60HZ (plage de fluctuation de tension 10% Ue)
Environnement d’utilisation: -10 ~ + 50
Humidité relative: <90%
Plage de vitesse: 90-1400r / min 50HZ, 90-1700r / min 60HZ
Liste des paquets:
1 * moteur variateur
Remarquer:
La couleur réelle du produit peut s’écarter de la photo en raison de la lumière.
Il peut y avoir un léger écart dans la mesure du produit.
Installation et utilisation :

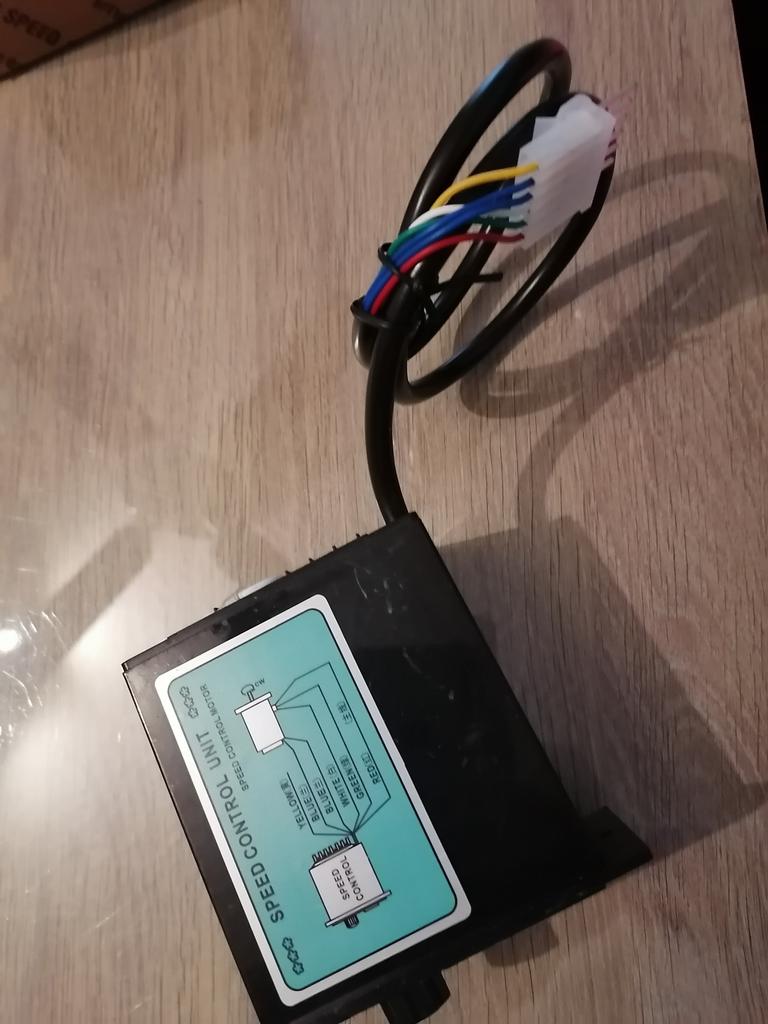

Le contrôleur a 6 lignes, la ligne noire est la ligne principale du moteur, le rouge et le blanc sont les lignes secondaires du condensateur, les deux lignes bleues sont la ligne de rétroaction de vitesse et la ligne verte est la ligne de terre.
Coupez l’alimentation, connectez-vous selon le schéma de câblage et confirmez que la connexion de ligne est correcte, ne la modifiez pas arbitrairement;
Réglez le bouton de vitesse externe sur \\\\\\\"0\\\\\\\" avant utilisation pour éviter les courants transitoires élevés et endommager le contrôleur.
Ce produit est contrôlé par la tension de rétroaction du générateur et la ligne de commande est divisée en deux lignes : \\\\\\\"bleu\\\\\\\" et \\\\\\\"jaune\\\\\\\".
Lorsque le régulateur est connecté au moteur et constat que la vitesse ou ne répond pas aux exigences, l’US-52 ajuste le potentiomètre de la tondeuse latérale (réglage de la vitesse).
Pour changer le sens du moteur, remplacez simplement le cavalier \\\\\\\"CCW\\\\\\\" et \\\\\\\"CW\\\\\\\" sur le câblage à l'arrière du contrôleur.
* Lorsque vous changez de direction, vous devez changer le moteur après qu’il a complètement cessé de fonctionner.
1) Sélectionnez le court-circuit COM et CW, puis le moteur tourne dans le sens des aiguilles d’une montre;
2) Sélectionnez COM et CCW sur court, puis le moteur tourne dans le sens inverse des aiguilles d’une montre.
L’interrupteur d’action ne contrôle que le fonctionnement ou l’arrêt du moteur et n’utilise pas l’alimentation pour l’interruption. S’il n’est pas utilisé pendant une longue période, veuillez éteindre l’alimentation.
