La description:

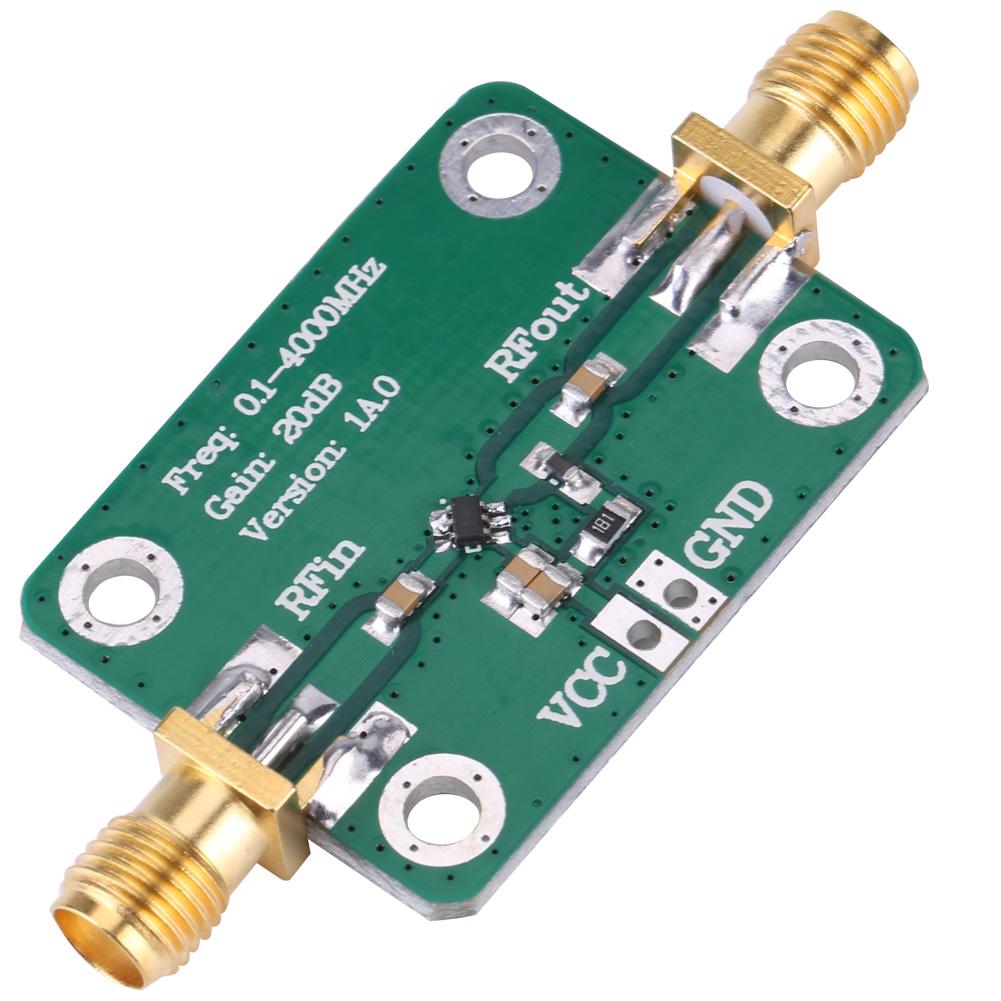

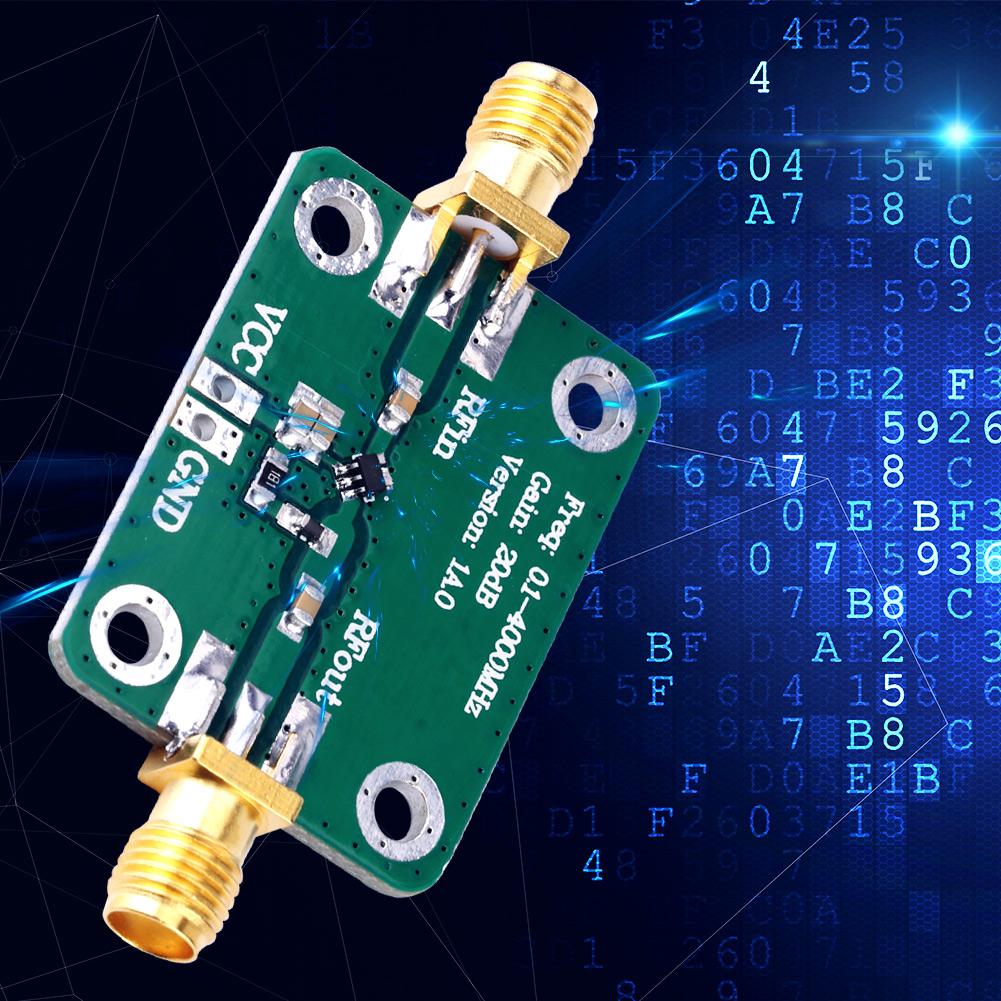

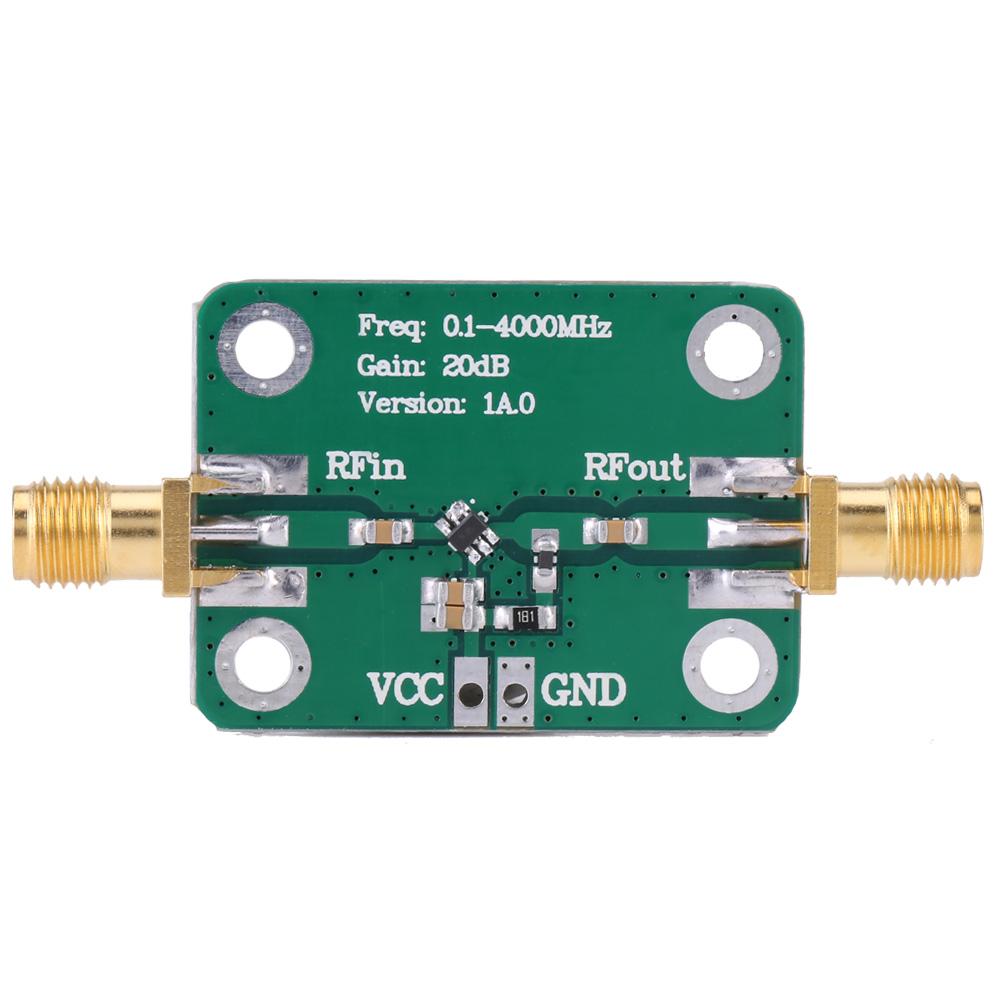

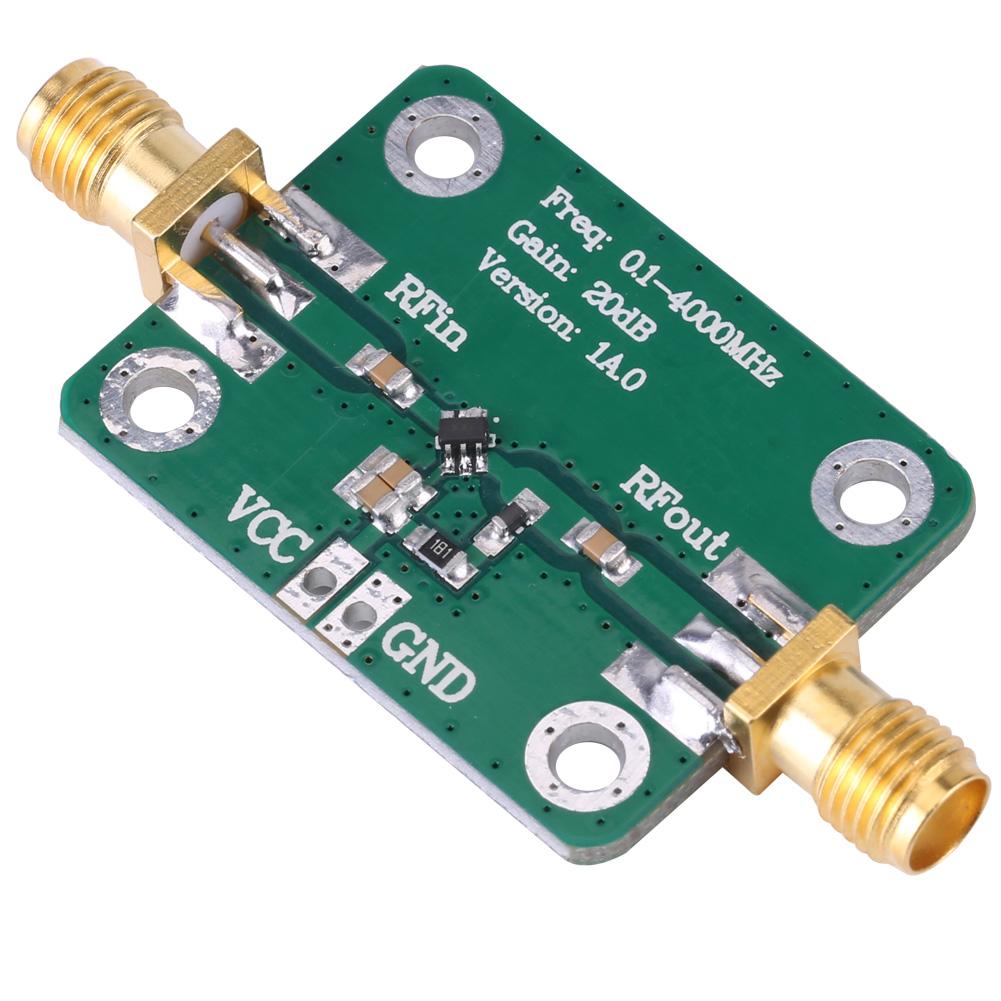

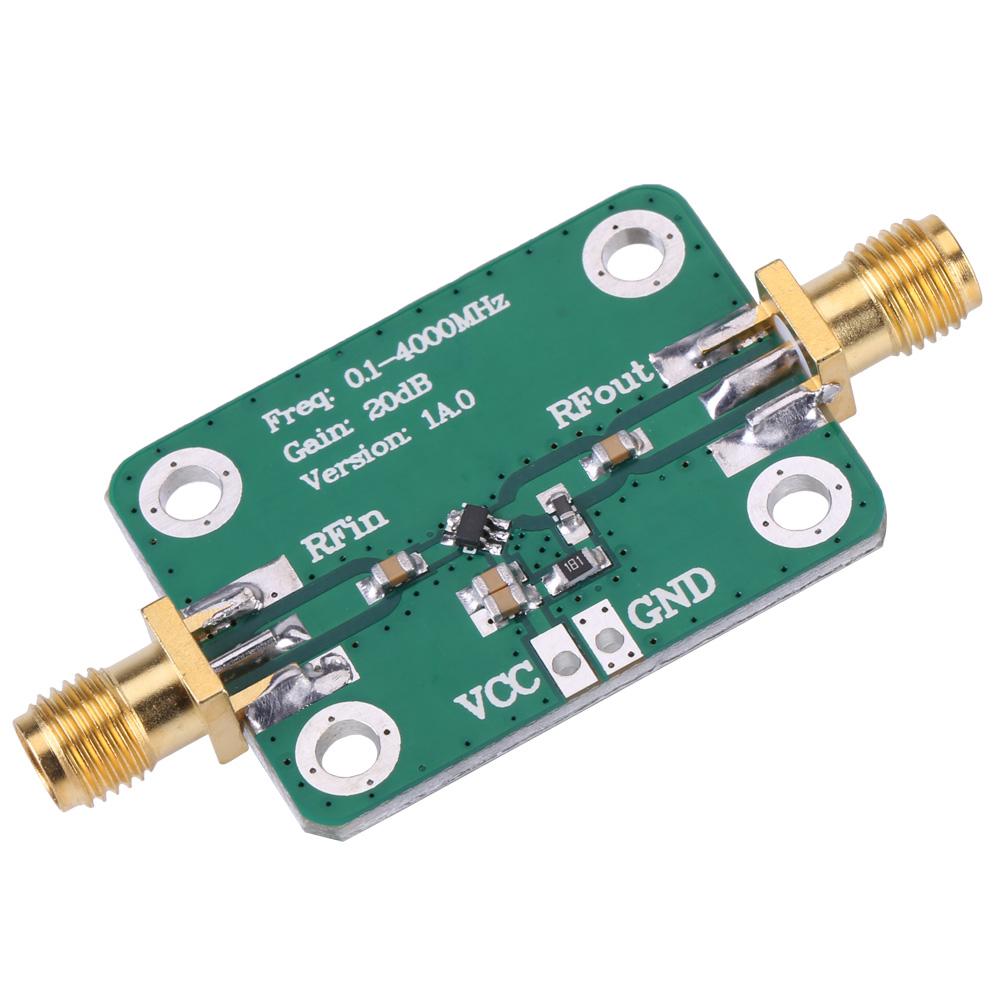

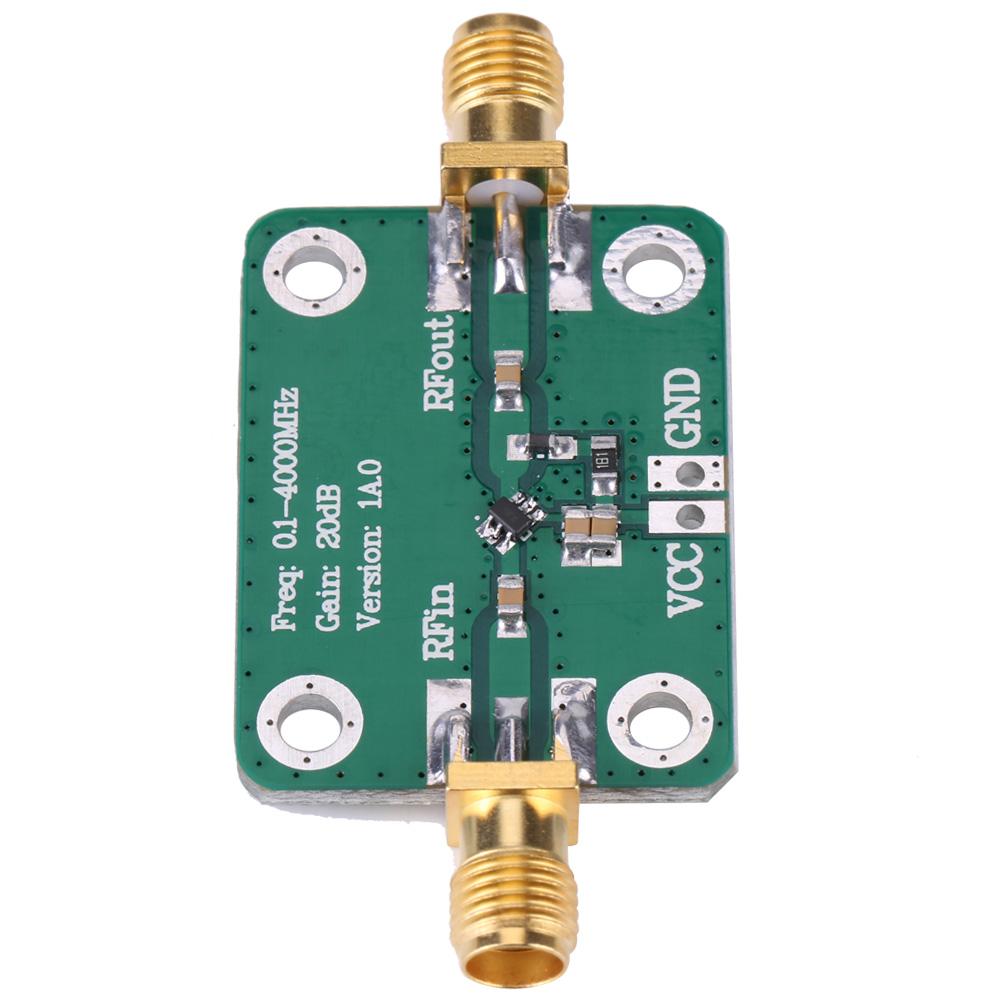

Cet Amplificateur RF Micro-ondes a une large plage de fréquences de 0,1 4000MHz, un gain d'amplification de 20dB, une basse tension d'alimentation de 3,3 5,5VDC. Circuit d’amplification à faible bruit et à surcharge élevée! Parfait pour amplifier une variété de signaux RF.
Caractéristiques:
L'amplificateur a une large bande passante, un gain stable, une faible tension d'alimentation et une faible consommation de courant.
Peut être utilisé pour amplifier une variété de signaux RF.
Largement utilisé dans la radio FM, le récepteur de télécommande, la télévision par câble, le GPS, le récepteur Beidou, les circuits récepteurs Wifi Bluetooth, etc.
Faible bruit et ov élevé
circuit d'amplification de surcharge.
Il s’agit d’un module d’amplification professionnel avec des connecteurs femelles SMA standard.
spécification:
Gamme de fréquences: 0.1 4000MHz
Tension d'alimentation: 3.3 5.5VCC
Puissance maximum: + 3dBm (3 mW) @ point de compression de 1 dB
Courant de travail: 14 mA (3,3 V); 25 mA (5.0V)
Impédance du système: 50 ohms

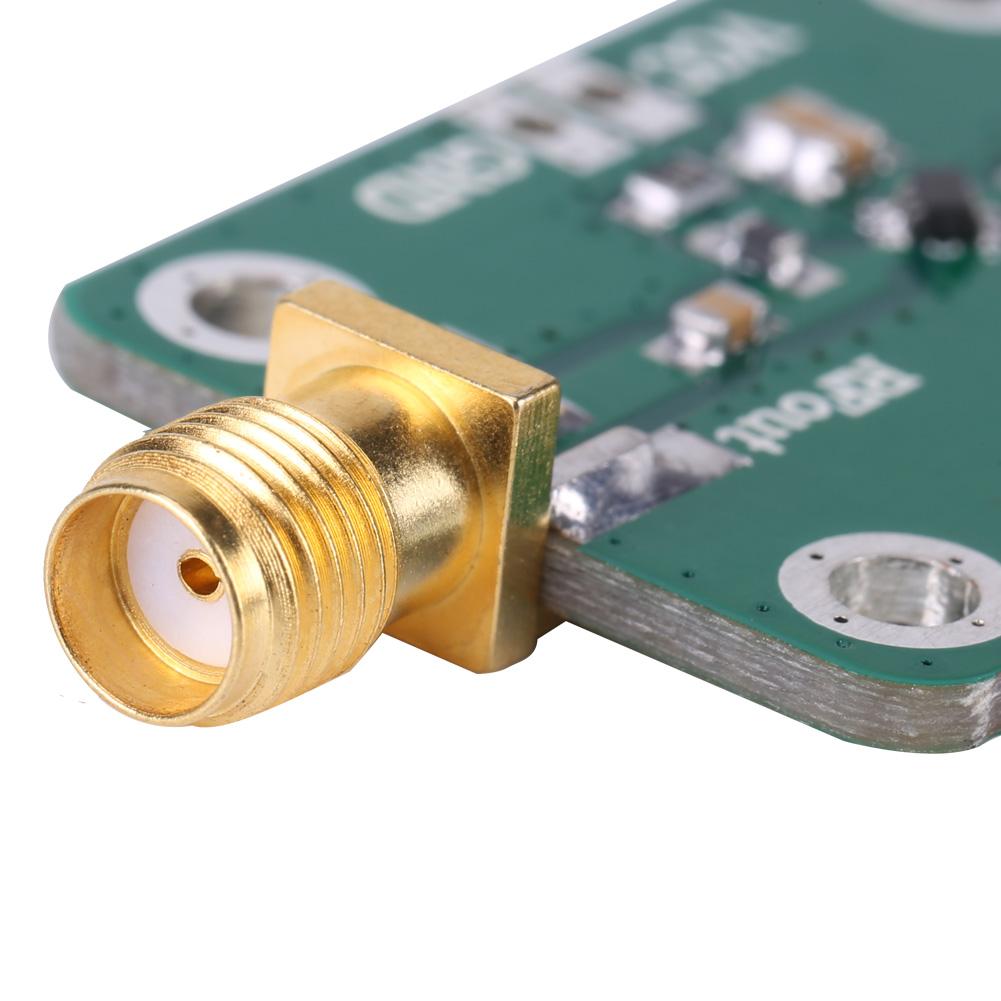

Connecteur RF: SMA standard féminin
Taille: Environ. 5 x 2.5cm 1.96 x 0.98inch
Poids: 8g
Gain d’amplification:
Gain typique (5.0V)
F = 70MHz, gain = 22 dB
F = 100Mhz, gain = 22 dB
F = 200MHz, gain = 22 dB
F = 500Mhz, gain = 22 dB
F = 900MHz, gain = 22 dB
F = 1900MHz, gain = 22 dB
F = 2700MHz, gain = 22 dB
F = 3000MHz, gain = 21dB
F = 3500MHz, gain = 21dB
F = 3500MHz, gain = 20dB
F = 4000MHz, gain = 19dB
Courbe de test de gain:
Tension de fonctionnement: 5.0V
Tension de fonctionnement: 3,3 V
Liste de colis:
1 x Amplificateur RF Micro-ondes
