A4988 Stepper Driver + heatsink Heatsink for 3d printer
Kort introduksjon
A4988 er en komplett mikrostepping motor driver med innebygd oversetter for enkel betjening. Dette produktet er tilgjengelig i hel-, halv-, 1/4-, 1/8- og 1/16-trinnsmoduser som driver bipolare trinnmotorer, utgangskapasitet på opptil 35 V og ± 2 A. A4988 inkluderer en fast av-tid strømregulator, regulatoren i sakte eller blandet henfallsmodus. A4988-omformer er nøkkelen til enkel implementering. Så lenge "trinn"-inngangen som legger inn én puls, driver motoren ett mikrotrinn. Det er ingen fasesekvenstabeller, høyfrekvente kontrolllinjer eller komplekse grensesnitt å programmere. A4988-grensesnittet er svært egnet for kompleks mikroprosessor er utilgjengelig eller er overbelastet.
I mikrotrinnsoperasjonen velger A4988 hakkekontroll inne automatisk gjeldende forfallsmodus (Sakte eller blandet). I blandet decay-modus er enheten i utgangspunktet satt til en fast nedetid i noe raskt forfall, deretter resten av den sakte nedetiden. Kontrollskjema for blandet avfallsstrøm resulterer i redusert hørbar motorstøy, økt trinnnøyaktighet og redusert strømforbruk. Interne synkrone likerettingskontrollkretser er tilveiebrakt for å forbedre pulsbreddemodulasjonen (PWM) drift strømforbruk. Intern kretsbeskyttelse inkluderer: termisk avstengning med hysterese, underspenningssperre (UVLO), og crossover-strøm beskyttelse. Spesiell kraftsekvensering.
A4988 overflatemontert QFN-pakke (ES), en størrelse på 5 mm × 5 mm, nominell total pakkehøyde på 0,90 mm, med en synlig pute for forbedret termisk spredning. Denne pakken er Pb (suffiks-T), med 100% matt tinn blyrammebelegg.
Funksjoner og fordeler
Lav RDS (På) Produksjon
Automatisk detektering / valg av gjeldende forfallsmodus
Bland med sakte strømforfallsmoduser
Synkron likeretting for lavt effekttap
Intern UVLO
Kryssstrømsbeskyttelse
3,3 og 5 V kompatibel logikkforsyning
Termisk avstengningskrets
Jordfeilvern
Last kortslutningsbeskyttelse
Valgfrie trinn fem moduser: full, 1/2, 1/4, 1/8 og 1/1

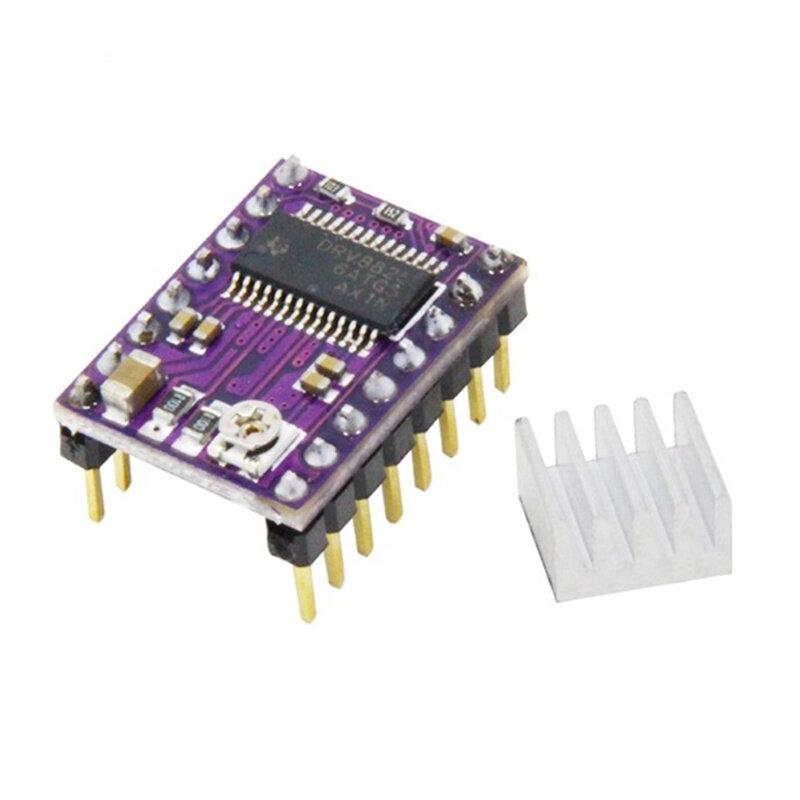

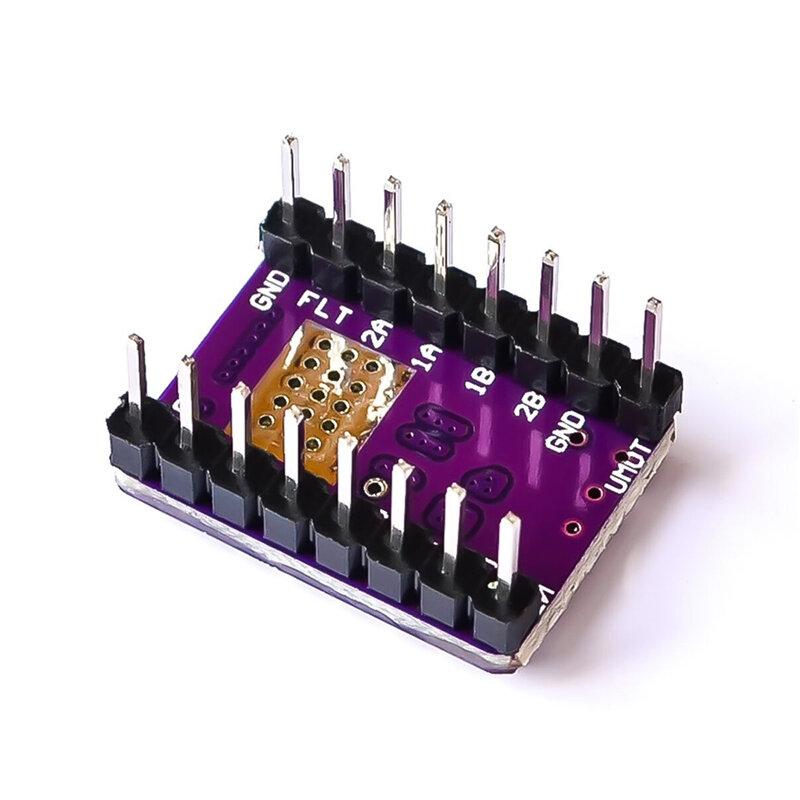

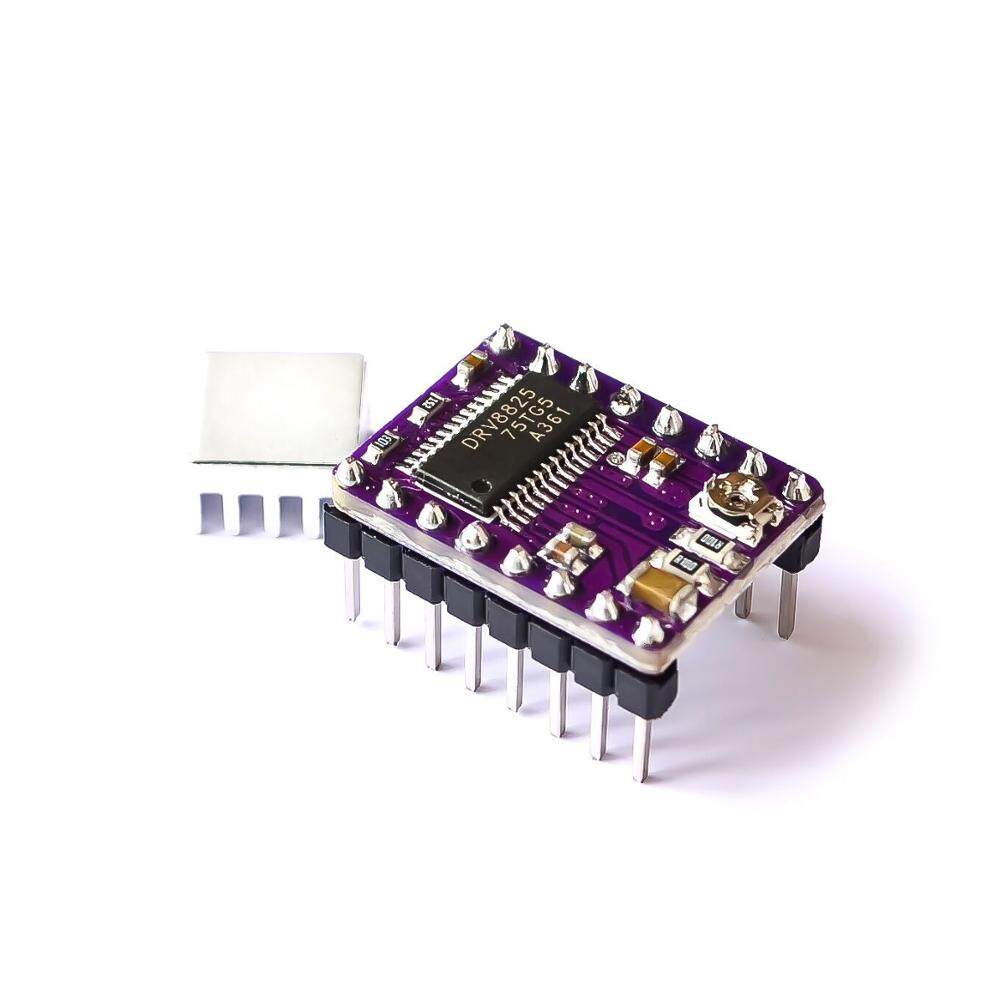

Om Drv8825
Introduksjon:
DRV8825 stepper motor driver carrier er et breakout board for TIs DRV8825 microstepping bipolare stepper motor driver.
Modulen har en pinout og grensesnitt som er nesten identiske med de til våre A4988-trinnmotordrivere, så den kan brukes som en drop-in-erstatning med høyere ytelse for disse kortene i mange applikasjoner.
DRV8825 har justerbar strømbegrensning, overstrøm- og overtemperaturbeskyttelse og seks mikrotrinns oppløsninger (ned til 1/32-trinn). Den fungerer fra 8,2 – 45 V og kan levere opptil ca. 1,5 A per fase uten kjøleribbe eller tvungen luftstrøm (klassifisert for opptil 2,2 A per spole med tilstrekkelig tilleggskjøling).
Funksjoner:
Enkelt trinn- og retningskontrollgrensesnitt
Seks forskjellige trinnoppløsninger: fulltrinn, halvtrinn, 1/4-trinn, 1/8-trinn, 1/16-trinn og 1/32-trinn
Kan kobles direkte til 3,3 V og 5 V systemer
Overtemperatur termisk avstengning, overstrømsavstengning og underspenningssperre
Beskyttelse mot kortslutning og kortslutning
4-lags, 2 oz kobber PCB for forbedret varmeavledning
Eksponert loddebar bakkepute under driver-IC på bunnen av PCB
Modulstørrelse, pinout og grensesnitt samsvarer med de til våre A4988-trinnmotordrivere i de fleste henseender (se nederst på denne siden for mer informasjon)
Justerbar strømkontroll lar deg stille inn maksimal strømutgang med et potensiometer, som lar deg bruke spenninger over trinnmotorens merkespenning for å oppnå høyere trinnhastigheter
Intelligent hakkekontroll som automatisk velger riktig gjeldende forfallsmodus (raskt forfall eller sakte forfall)
45 V maksimal forsyningsspenning
Innebygd regulator (ingen ekstern logisk spenningsforsyning nødvendig)
